3D-Scan mit dem Smartphone: So werden Fotos zu einem brauchbaren Modell

Beim Smartphone-Scan wird das Objekt nicht wie mit einem Kopierer erfasst. Eine App sucht dieselben Bildpunkte in vielen Fotos und berechnet daraus eine räumliche Oberfläche. Das Ergebnis ist ein Mesh: gut als Formvorlage, aber nicht automatisch maßhaltig oder druckfertig.

Welche Objekte lassen sich gut erfassen?

Matte, strukturierte Gegenstände mit sichtbaren Details funktionieren am besten. Glänzende, transparente, tiefschwarze oder völlig einfarbige Oberflächen machen es der Software schwer. Auch sehr kleine Teile und dünne Kanten brauchen mehr Sorgfalt.

Aufnahme vorbereiten

1. Objekt auf eine ruhige, nicht spiegelnde Unterlage stellen.
2. Weiches, gleichmäßiges Licht verwenden; wandernde Schatten vermeiden.
3. Eine Referenz mit bekanntem Maß neben das Objekt legen.
4. Hintergrund mit etwas Struktur wählen, ohne das Motiv zu verdecken.

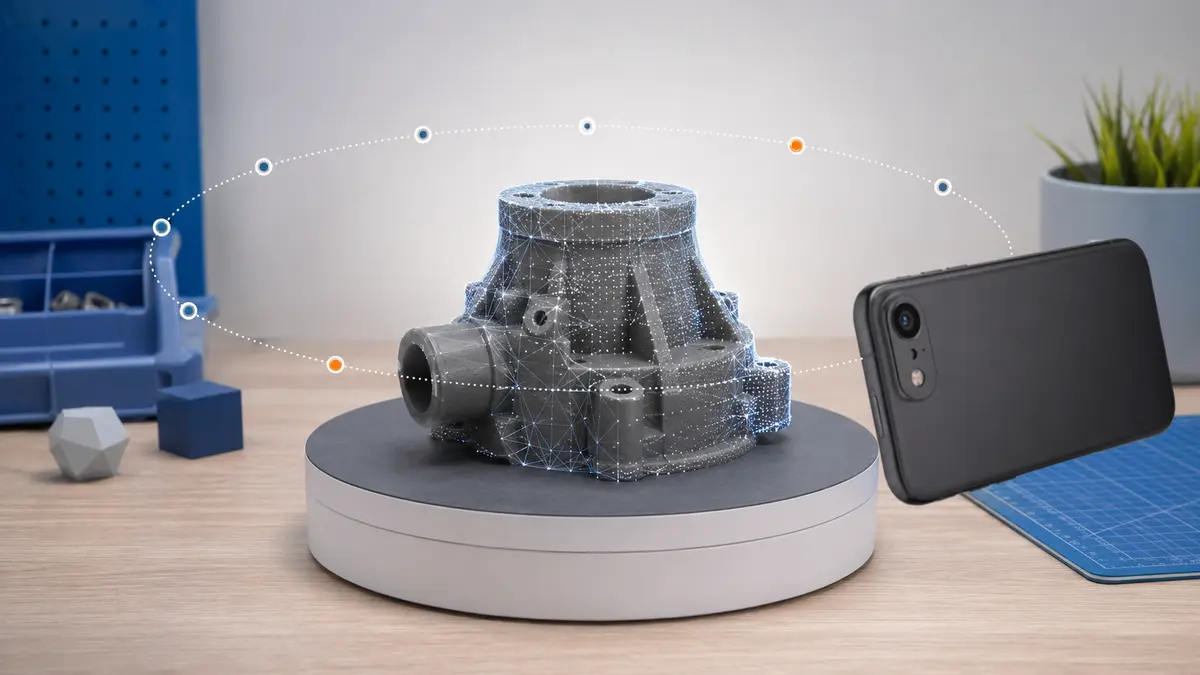

Drei langsame Runden fotografieren

Die erste Runde entsteht ungefähr auf Höhe des Objekts, die zweite etwas von oben und die dritte tiefer. Jeder neue Blickwinkel muss den vorherigen deutlich überlappen. Das Objekt bleibt stehen; nur das Smartphone bewegt sich. Unscharfe Bilder werden sofort wiederholt.

Mesh bereinigen und skalieren

Nach der Berechnung werden Tisch und Hintergrund entfernt, Löcher kontrolliert und die Größe anhand des bekannten Referenzmaßes korrigiert. Erst dann wird exportiert. Ein optisch schönes Mesh kann trotzdem mehrere Millimeter falsch sein.

Für Ersatzteile beginnt jetzt erst die Konstruktion

Der Scan zeigt Rundungen und freie Formen. Schraublöcher, plane Auflageflächen und Steckverbindungen werden mit dem Messschieber kontrolliert und im CAD neu aufgebaut. Das Mesh liegt dabei wie eine Schablone im Hintergrund.

Faustregel: Scannen für die Form, messen für die Funktion. Wer diese beiden Aufgaben trennt, erhält ein Modell, das nicht nur ähnlich aussieht, sondern auch montiert werden kann.
